气动衬氟法兰球阀

气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备更理想的选择之一。气动衬四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动衬氟球阀、衬四氟气动球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

参数

在线咨询

气动衬氟球阀产品概述

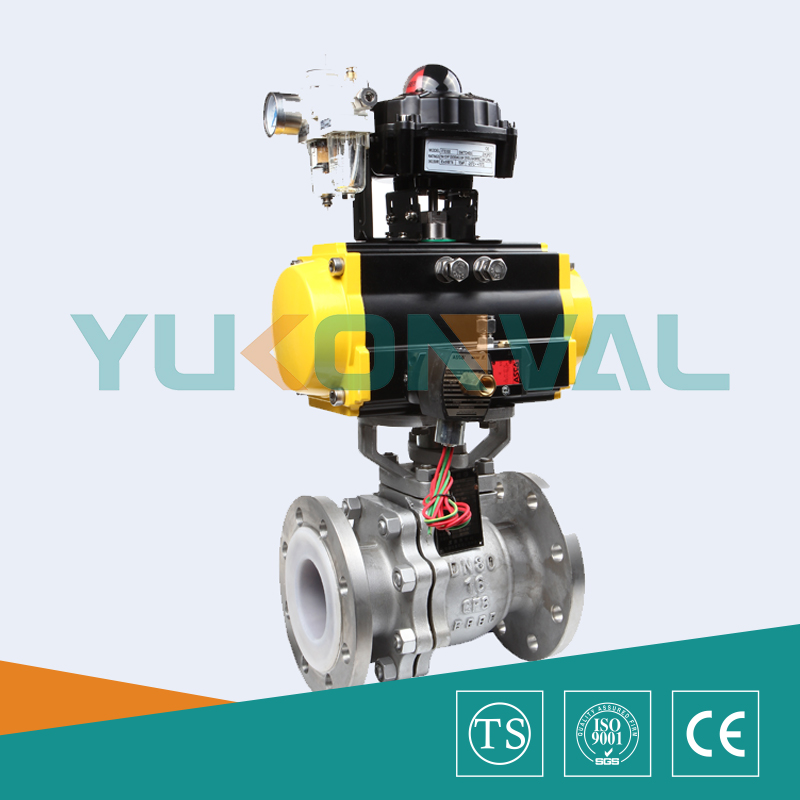

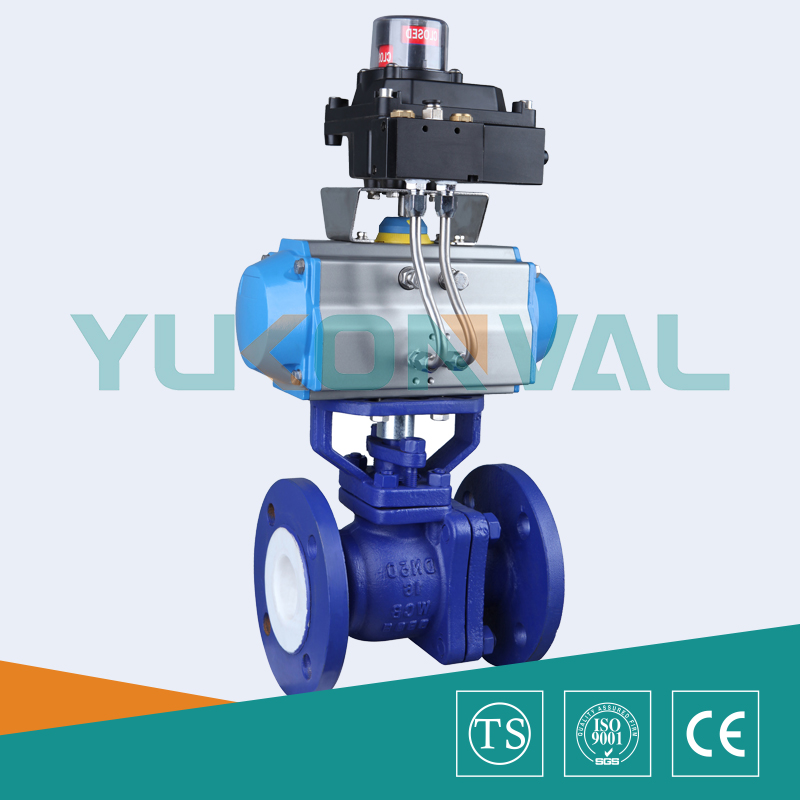

气动衬氟球阀（碳钢衬氟）	气动衬氟球阀（不锈钢衬氟）

气动衬氟球阀设计标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

气动衬氟球阀技术参数

公称通径DN(mm)	15～300
公称压力(MPa)	PN1.0、1.6 MPa
阀体形式	两段式阀体(浮动球体、固定球体)
连接形式	法兰式
阀芯形式	"O"型球形阀芯
密封填料	聚四氟乙烯(PTFE)
流量特性	近似快开型
动作范围	0～90°
泄露量Q	软密封：零泄漏
适用温度	PTFE≤180℃
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

气动衬氟球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动衬氟球阀零件材料

零件名称	材料
阀体、阀盖	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+氮化处理+46	304+46	316+46	316L+46
阀杆	2Cr13+46	304+46	316+46	316L+46
阀座密封圈	PTFE、碳素纤维＋PTFE
密封填料	V型聚四氟乙烯填料

气动衬氟球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
